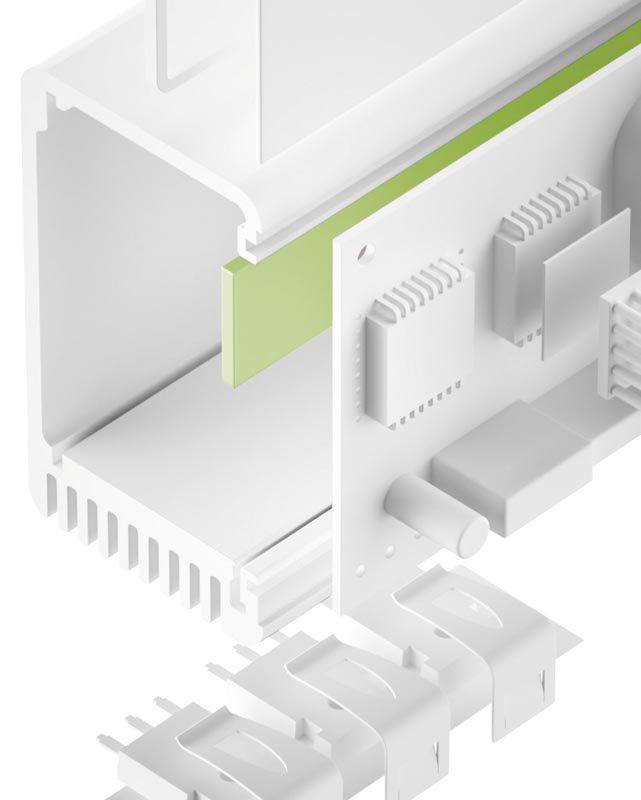

TGF-V-NS ist ein elektrisch isolierender, thermisch extrem leitfähiger, silikonfreier Gap-Filler, mit dem sich sehr gute thermische Anbindungen über große Spaltmaße, z.B. durch Höhenunterschiede elektronischer Bauelemente oder große Toleranzen, erreichen lassen. Das Akrylat Basismaterial enthält keine flüchtigen Siloxane, die bei Silikonelastomeren freigesetzt werden. Durch die Formulierung und Füllung des Materials mit Keramikpulver ergibt sich eine extrem hohe thermische Leitfähigkeit. Durch seine Weichheit und Formanpassungsfähigkeit wird ein optimaler thermischer Kontakt schon bei geringem Druck erreicht. Der thermische Gesamtübergangswiderstand wird dadurch minimiert. Durch seine natürliche Haftfähigkeit lässt sich das Material sehr gut vorapplizieren. Durch einen einseitig aufgebrachten transparenten Film ist das Material optional einseitig nicht haftend ausführbar.
EIGENSCHAFTEN
- Silikonfreies Akrylat
- Keine flüchtigen Silioxane
- Weich und formanpassungsfähig
- Wärmeleitfähigkeit: 5,0 W/mK
- Vibrationsdämpfend
- Leichte Vormontage durch Selbsthaftung
- Ein- oder beidseitig selbsthaftend
LIEFERFORMEN
- Matte 510 x 210 mm
- Beidseitig haftend
(TGF-VXXXX-NS) ≥1,0 mm - Einseitig haftend durch Filmlaminat
(TGF-VXXXX-NS-F) ≥ 0,5 mm - Als lose Einzelteile
- Als Kiss Cut Formteile auf Bogen
ANWENDUNGSBEISPIELE
Thermische Anbindung von z.B.
- SMD Bauteilen
- Through-hole Vias
- RDRAM Speicherbausteine
- Bauelementen an Heat Pipes
z.B. in Automotiveanwendungen
/ Notebooks / Medizintechnik /
Industriecomputer
AUF EINEN BLICK
| Eigenschaft | Einheit | TGF-V1000-NS | TGF-V2000-NS | TGF-V3000-NS | TGF-V4000-NS |
|---|---|---|---|---|---|
| Material | Silikonfreies Akrylat Elastomer mit Keramikfüllung | Silikonfreies Akrylat Elastomer mit Keramikfüllung | Silikonfreies Akrylat Elastomer mit Keramikfüllung | Silikonfreies Akrylat Elastomer mit Keramikfüllung | |
| Farbe | Hellgrün | Hellgrün | Hellgrün | Hellgrün | |
| Dicke | mm | 1,0 | 2,0 | 3,0 | 4,0 |
| Dichte | g/cm³ | 2,89 | 2,89 | 2,89 | 2,89 |
| Härte | Shore 00 | 64 | 64 | 64 | 64 |
| Entflammbarkeit | UL 94 | V0 | V0 | V0 | V0 |
| RoHS Konformität | 2015 / 863 / EU | Ja | Ja | Ja | Ja |
| Thermisch | |||||
| Widerstand1 @ 400 kPa @ Dicke | °C-inch²/W (mm) | 0,42 (0,89) | 0,73 (1,89) | 0,93 (2,57) | 1,25 (3,50) |
| Widerstand1 @ 200 kPa @ Dicke | °C-inch²/W (mm) | 0,45 (0,93) | 0,77 (1,93) | 1,01 (2,72) | 1,33 (3,70) |
| Widerstand1 @ 70 kPa @ Dicke | °C-inch²/W (mm) | 0,47 (0,96) | 0,83 (1,97) | 1,11 (2,86) | 1,44 (3,90) |
| Thermische Leitfähigkeit | W/mK | 5,0 | 5,0 | 5,0 | 5,0 |
| Betriebstemperaturbereich | °C | - 40 bis + 125 | - 40 bis + 125 | - 40 bis + 125 | - 40 bis + 125 |
| Elektrisch | |||||
| Durchschlagsfestigkeit | kV / mm | 1,2 | 1,2 | 1,2 | 1,2 |
| Durchgangswiderstand | Ohm - cm | 1,0 x 1011 | 1,0 x 1011 | 1,0 x 1011 | 1,0 x 1011 |
| Dielektrizitätskonstante | @ 1 MHz | 18,2 | 18,2 | 18,2 | 18,2 |
